DL-4112

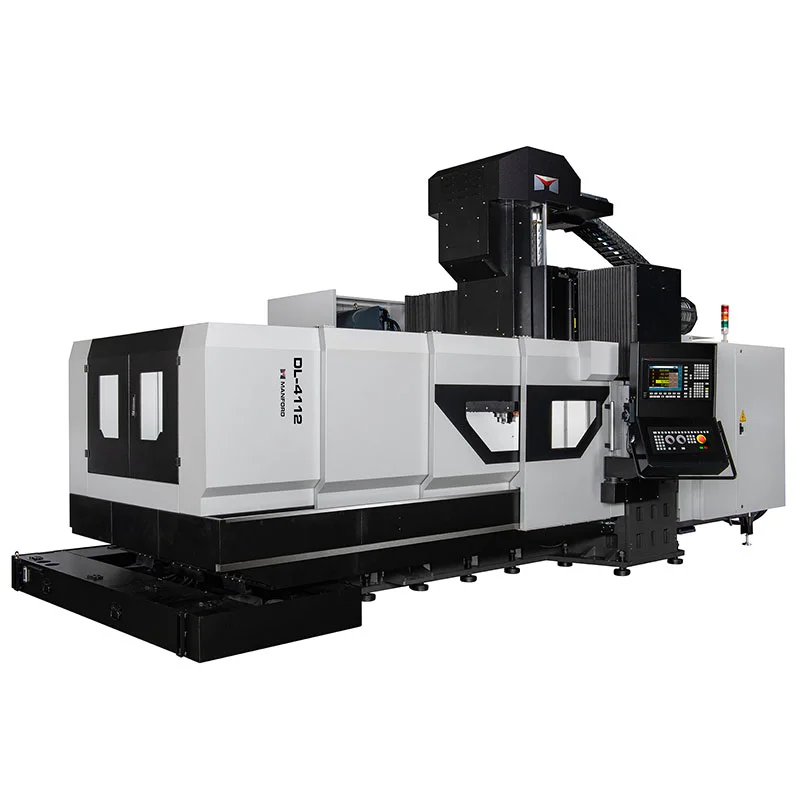

Manford DL-4112 Köprülü Tip CNC Dik İşleme Merkezi – Büyük Ölçekli İşleme için Mükemmel Çözüm

Manford DL-4112, yüksek işleme kapasitesi, sağlam köprülü tasarımı ve üstün hassasiyet özellikleriyle en büyük ve ağır iş parçalarının işlenmesi için tasarlanmış bir CNC dik işleme merkezidir. Zorlu üretim ihtiyaçları için güçlü, verimli ve güvenilir bir çözüm sunar.

Öne Çıkan Özellikler

  •  Köprülü Tasarım: Büyük boyutlu iş parçaları için optimize edilmiş dayanıklı yapı.
  •  Geniş Tabla Kapasitesi: Çok geniş ve ağır iş parçalarının işlenmesini sağlayan güçlü tasarım.
  •  Yüksek İş Mili Gücü: Güçlü motor ve hassas işleme yetenekleri ile üretkenlik sağlar.
  •  Termal Stabilite: Sıcaklık değişimlerinde yüksek hassasiyet ve güvenilirlik sunar.
  •  Sağlam Mekanik Yapı: Uzun ömürlü kullanım ve yoğun üretim koşulları için rijit tasarım.
  •  Otomasyon Uyumu: Modern üretim sistemleriyle sorunsuz entegrasyon imkanı.
  •  Kullanıcı Dostu Kontrol Paneli: Kolay programlama ve hızlı ayarlar için ergonomik tasarım.

Manford DL-4112, havacılık, ağır sanayi, enerji sektörü ve kalıp üretimi gibi büyük ölçekli işleme ihtiyaçlarına sahip endüstrilerde üstün performans sağlar. Güçlü teknolojisi ve geniş işleme alanı ile işletmenizi bir üst seviyeye taşımak için ideal bir yatırımdır.

Detaylı bilgi ve teknik özellikler için bizimle iletişime geçin. Üretim hedeflerinize uygun yenilikçi çözümler sunmaktan mutluluk duyarız!

Teklif İste
MAKİNE ÖZELLİKLERİ
DL-4112
EKSEN HAREKETİ
 X/Y/Z Eksen Hareketi 4,100 / 1220 / 800 mm
Spindle dan Tablaya Mesafe  100 ~ 900 mm
Kızak X / Y / Z Lineer Kızak

TABLA
Tabla Ölçüleri 4.000x 1.100 mm
T-Kanal (Ölçü/Adet/Aralık) 22 mm x 7 x 150 mm
Maksimum Tabla Yük Kapasitesi 6,000 kgs
İki Kolon Arası Mesafe 1400 mm

SPINDLE
Konik BT40
Hız 10,000 rpm
Aktarma Direct Drive
İçten Su Verme 30 Bar

FEED RATE
Boşta İlerleme Hızı X/Y/Z Ekseni 10 / 15 / 15 M/min
Kesme Hızı 1 ~ 10 M/min

ATC MAGAZİN
Takım Kapasitesi Kollu 24 Takım
Max. Takım Çapı Ø80 mm /  Ø150 mm
Max. Takım Uzunluğu  300 mm
Max. Takım Ağırlığı 7 kgs

CNC KONTROL ÜNİTESİ
CNC controller  Fanuc 0iMF, 10.4” Ekran
Spindle motor 11/15 kW
Eksen Motorları (X/Y/Z) 9 / 4,5 / 4,5 Kw

MAKİNE EBATLARI
Makine Ağırlığı  23.500 kgs
Konveyör Helezon

STANDART AKSESUARLAR
Elektrik Kabini Soğutucu
Otomatik Yağlama Pompası
Yağ Soğutucu
Yarı Kapalı Koruma Kapakları (Üst Açık)
Otomatik Güç Kapama
Program Işığı
Terazi Plakaları ve Somunları
Kablosuz El Çarkı
Takım Çantası

OPSİYONEL AKSESUARLAR
Fanuc OiMF Plus Kontrol Ünitesi
Siemens 828D / ONE Kontrol Ünitesi
Hedienhein TNC620 / 640 Kontrol Ünitesi
Tam Kapalı Koruma Kapakları
CTS 70Bar
Elektrik Kabini Klima
Transformatör
Yağ Sıyırıcı
Yağ Buharı Toplayıcı
İşleme Kafası (90 Derece vb..)
LHL Merkezi Yağlama Sistemi (Japon Malı Gres Pompası)
Otomatik Takım Boyu Ölçüm Sistemi
Otomatik Parça Sıfırlama
4Eksen ( Müşteri taleplerine göre uyarlanabilir)
CE Sertifikasyonu
