DL-4120

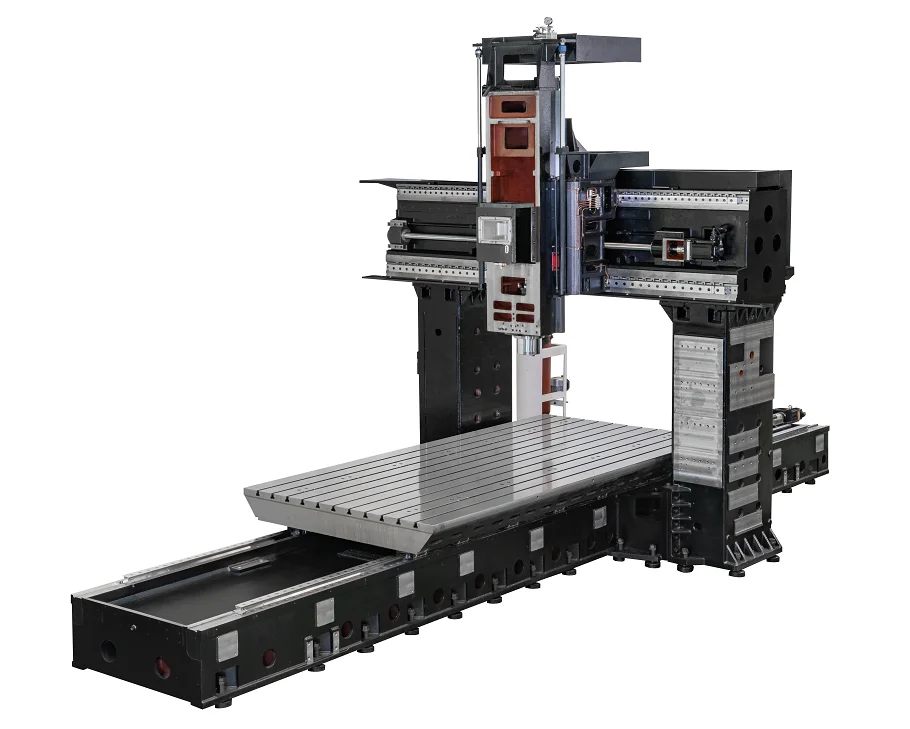

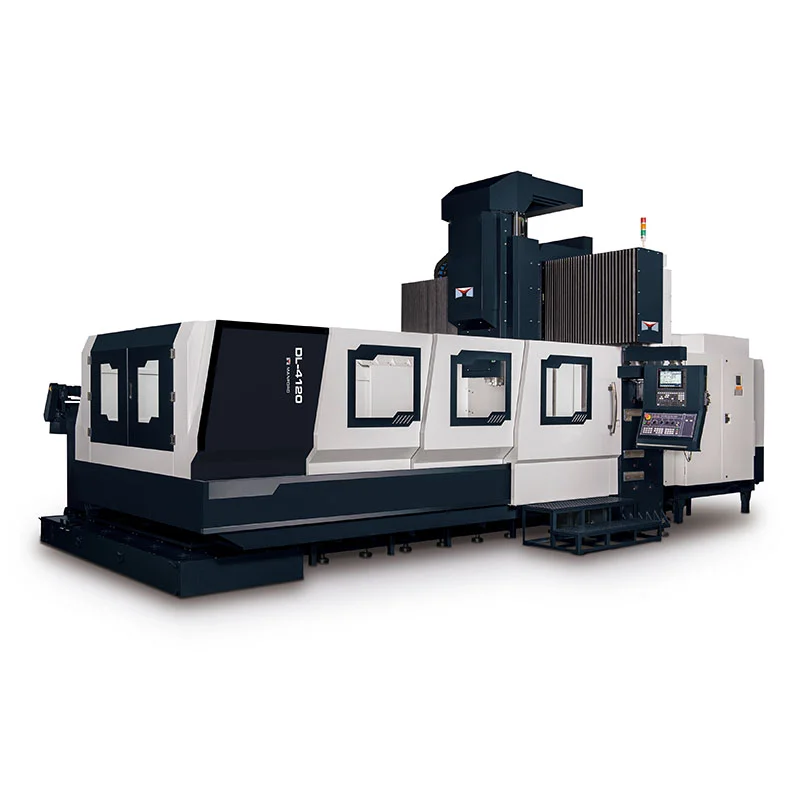

Manford DL-4120 Köprülü Tip CNC Dik İşleme Merkezi – Büyük İşleme Kapasitesi ve Üstün Teknoloji

Manford DL-4120, köprülü tasarımı, geniş işleme alanı ve yüksek hassasiyetli mühendislik çözümleri ile büyük ve ağır iş parçalarını işlemek için geliştirilmiş bir CNC dik işleme merkezidir. Endüstriyel üretim süreçlerini en verimli şekilde yönetmek isteyen işletmeler için mükemmel bir seçimdir.

Öne Çıkan Özellikler

  •  Köprülü Tasarım: Büyük ve karmaşık iş parçaları için optimize edilmiş sağlam yapı.
  •  Geniş Tabla Kapasitesi: Çok büyük iş parçalarını işlemek için geniş çalışma alanı.
  •  Yüksek İş Mili Gücü: Güçlü motor ile hızlı ve hassas işleme.
  •  Termal Stabilite: Sıcaklık değişimlerine karşı güvenilirlik ve hassasiyet sunar.
  •  Sağlam Mekanik Yapı: Zorlu üretim koşullarında uzun ömürlü ve güvenilir kullanım sağlar.
  •  Otomasyon Uyumluluğu: Modern üretim hatlarıyla entegrasyon için optimize edilmiş çözümler.
  •  Kullanıcı Dostu Kontrol Paneli: Kolay programlama ve hızlı ayar imkanı sağlayan ergonomik arayüz.

Manford DL-4120, havacılık, enerji sektörü, kalıp üretimi, ağır sanayi gibi sektörlerde büyük iş parçalarının hassas işlenmesi için üstün performans sunar. Geniş kapasitesi ve güçlü teknolojisi sayesinde üretim süreçlerinizi modernize ederek işletmenize rekabet avantajı sağlar.

Detaylı bilgi ve teknik özellikler için bizimle iletişime geçin. Üretim ihtiyaçlarınız için yenilikçi çözümler sunmaktan mutluluk duyarız!

Teklif İste
MAKİNE ÖZELLİKLERİ
DL-4120
EKSEN HAREKETİ
 X/Y/Z Eksen Hareketi 4,100 / 2020 / 800 mm
Spindle dan Tablaya Mesafe  150 ~ 950 mm
Kızak X / Y Lineer Kızak Z Kutu Kızak

TABLA
Tabla Ölçüleri 4.000x 1.800 mm
T-Kanal (Ölçü/Adet/Aralık) 22 mm x 11 x 150 mm
Maksimum Tabla Yük Kapasitesi 12,000 kgs
İki Kolon Arası Mesafe 2100 mm

SPINDLE
Konik BT50
Hız 6,000 rpm İki Kademe Şanzımanlı
Aktarma Belt Drive
İçten Su Verme 30 Bar

FEED RATE
Boşta İlerleme Hızı X/Y/Z Ekseni 12 / 15 / 12 M/min
Kesme Hızı 1 ~ 10 M/min

ATC MAGAZİN
Takım Kapasitesi Zincir Tipi 32 Takım
Max. Takım Çapı Ø80 mm /  Ø150 mm
Max. Takım Uzunluğu  300 mm
Max. Takım Ağırlığı 7 kgs

CNC KONTROL ÜNİTESİ
CNC controller  Fanuc 0iMF, 10.4” Ekran
Spindle motor 15/18,5 kW
Eksen Motorları (X/Y/Z) 9 / 7 / 7 Kw

MAKİNE EBATLARI
Makine Ağırlığı  33.000 kgs
Konveyör Çift Helezon + Zincir Tipi Konveyör

STANDART AKSESUARLAR
Elektrik Kabini Soğutucu
Otomatik Yağlama Pompası
Yağ Soğutucu
Yarı Kapalı Koruma Kapakları (Üst Açık)
Otomatik Güç Kapama
Program Işığı
Terazi Plakaları ve Somunları
Kablosuz El Çarkı
Takım Çantası

OPSİYONEL AKSESUARLAR
Fanuc OiMF Plus Kontrol Ünitesi
Siemens 828D / ONE Kontrol Ünitesi
Hedienhein TNC620 / 640 Kontrol Ünitesi
Tam Kapalı Koruma Kapakları
CTS 70Bar
Elektrik Kabini Klima
Transformatör
Yağ Sıyırıcı
Yağ Buharı Toplayıcı
İşleme Kafası (90 Derece vb..)
LHL Merkezi Yağlama Sistemi (Japon Malı Gres Pompası)
Otomatik Takım Boyu Ölçüm Sistemi
Otomatik Parça Sıfırlama
4Eksen ( Müşteri taleplerine göre uyarlanabilir)
CE Sertifikasyonu
